AVIO电流计QC-450
产品规格
特征
avio电流计QC-450最多可同时测量判断10个项目，包括电流（RMS/PEAK）、电压（RMS/PEAK）、焊接时间、位移、压力、导通角、外部类比量×2，提供全面的数据分析。
QC-450拥有2个模拟输入，能够利用温度感测器等模拟信号进行灵活的数据输入。
支持2分区测量，让2阶段焊接能够分别进行测量与判断，确保每个阶段的焊接质量。
最大取样频率达50kHz，avio电流计QC-450能够精确捕捉快速变化的电流和电压数据。
焊接时间分辨率为0.02ms，并且也支持晶体管式焊接电源，调节多种焊接需求。
具备制程控制输出功能，最多可对6种感测器输入信号进行Hi、Lo设定及警报输出，提升生产过程的安全性。
avio电流计QC-450可以同时测量位移和压力，根据设定的阈值可以输出信号，并标准配备以太网络通信功能，方便数据传输和监控。
産品內容

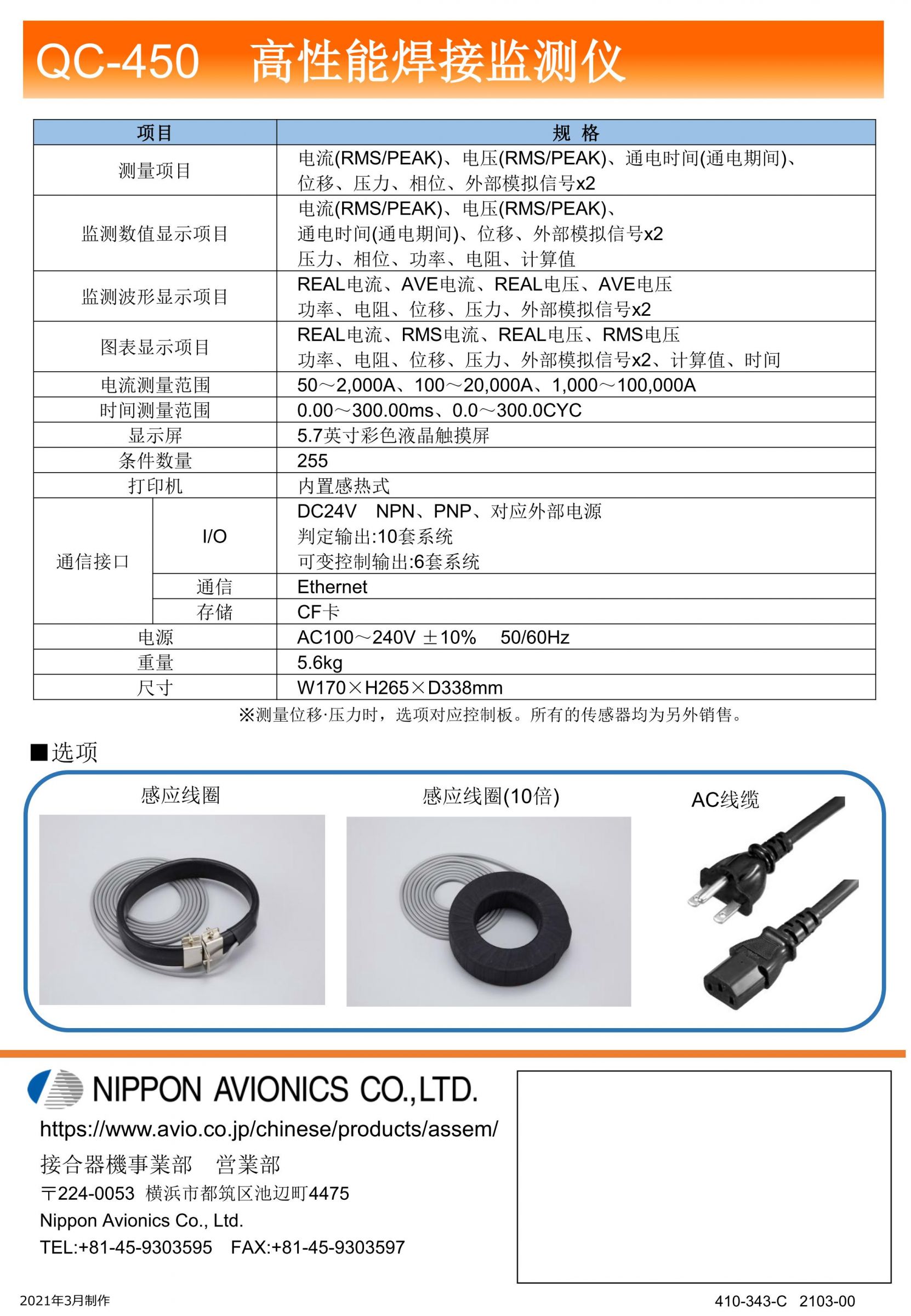

規格
| Item | Specification | |
|---|---|---|
| Measurement | Current（RMS/PEAK）, Voltage（RMS/PEAK）, Weld time （Weld cycle), isplacement, Pressure, Conduction angle, External analog X2 | |
| Monitor Display | Current（RMS/PEAK）, Voltage（RMS/PEAK）, Weld time （Weld cycle), Displacement, External analog X2 Pressure, Conduction angle, Power, Resistance, Calculated value | |
| Waveform Display | REAL Current, AVE Current, REAL Current, AVE Current, Power, Resistance, Displacement, Pressure, External analog X2 | |
| Run Chart Display | PEAK Current, RMS Current, PEAK Voltage, RMS Voltage Power, Resistance, Displacement, Pressure, External analog x2, Calculated value, Time | |
| Current Measurement Range | 50～2,000A、100～20,000A、1,000～100,000A | |
| Time Measurement Range | 0.00～3000.00ms、0.0～300.0CYC | |
| Display | 5.7” color LCD touch panel | |
| Number of Conditions | 255 | |
| Printer | Thermal printer | |
| Interface | I/O | DC24V NPN, PNP, and external power Judgment output : 10 lines Process control output : 6 lines |
| Communication | Ethernet | |
| Memory Card | CF Card | |
| Input Power | AC100 to 240V ±10% 50/60Ｈｚ | |
| Dimension | W170 x H256 x D338mm | |
| Weight | ≒5.6ｋｇ | |
